皆さん、こんにちは。愛知県豊橋市を拠点に、電気工事の設計から施工・メンテナンスまで一貫対応しているK's電設です。
工場やビルの高圧ケーブルは、普段目にする機会がほとんどない設備です。しかし、内部では年月とともに劣化が進み、絶縁性能が低下していきます。交換時期を過ぎたまま使い続けると、突然の停電や漏電、施設全体に影響を及ぼす事故につながりかねません。
「何年使ったら交換が必要なのか」「工事にはいくらかかるのか」と気になっていても、判断の基準が分からず、そのままになっている事業者様も多いのではないでしょうか。
今回は、高圧ケーブルの交換時期と費用相場、劣化を放置するリスクについてわかりやすく解説します。
■高圧ケーブルとは？交換が必要になる理由
高圧ケーブルは、電力会社から送られてきた高圧電力を、工場やビルの受電設備まで届けるための配線です。施設に電気を取り込む重要な役割を担っています。
ただし、高圧ケーブルも永久に使えるわけではありません。内部の絶縁体は通電による熱や負荷の影響を受け、年数とともに性能が低下していきます。絶縁が弱った状態を放置すれば、地絡や漏電を引き起こし、工場全体の停電や操業停止につながるおそれがあります。事故が起きてから慌てることのないよう、使用年数や点検結果をもとに更新計画を立てておくことが重要です。
■高圧ケーブルの交換時期は何年？目安と放置するリスク
高圧ケーブルを交換する時期は、設置場所や水分の影響、使用状況によって変わります。まずは、現在の使用年数が目安を超えていないか確認してみましょう。
☑️屋外敷設：約10〜20年
☑️屋内敷設：約20〜30年
屋内に設置されていても、30年近く使い続けている高圧ケーブルは点検が必要です。また、年数だけでなく、点検結果や外観に次のような変化が見られた場合も交換を検討します。
▼交換を検討すべきサイン
☑️点検で絶縁抵抗値の低下を指摘された
☑️ケーブル表面にひび割れや変色がある
☑️設備の周辺から異臭や異音がする
劣化が進んだ高圧ケーブルは、絶縁破壊による地絡や短絡を起こし、施設全体の停電を招く危険があります。さらに、事故の影響が電力会社の配電線を通じて周辺施設へ広がる「波及事故」が起これば、操業停止による損失だけでなく、損害賠償を求められる可能性もあります。
耐用年数について詳しく知りたい方は、関連記事「高圧CVケーブルの耐用年数（寿命）は何年？ ケーブルの老朽化がもたらすリスクと更新推奨時期を解説」、漏電の原因については「工場の漏電ブレーカーが飛ぶ原因は？漏電箇所の特定方法を解説」もあわせてご覧ください。
■高圧ケーブル交換の費用相場
高圧ケーブルの交換費用は、ケーブルの長さや設備の規模、施工条件によって大きく異なります。一般的な目安は以下のとおりです。
・短距離・小規模：50万円〜150万円
・中規模：150万円〜300万円
・大規模・長距離：300万円以上
費用を左右するのは、ケーブルの長さだけではありません。電圧や容量、地中・架空といった敷設環境、停電作業の内容によっても工事費は変わります。
また、キュービクルなどの受電設備も更新時期を迎えている場合は、高圧ケーブルとまとめて工事することで、停電作業や各種手配を一度にまとめられます。上記の金額はあくまで目安となるため、正確な費用を知るには現地調査が必要です。
K's電設の施工事例｜高圧引込・受電キュービクル設置工事
K's電設では、高圧ケーブルの交換をはじめ、高圧電力の引き込みや受電設備の設置にも対応しています。ここでは、愛知県豊橋市で行った工場の施工事例をご紹介します。

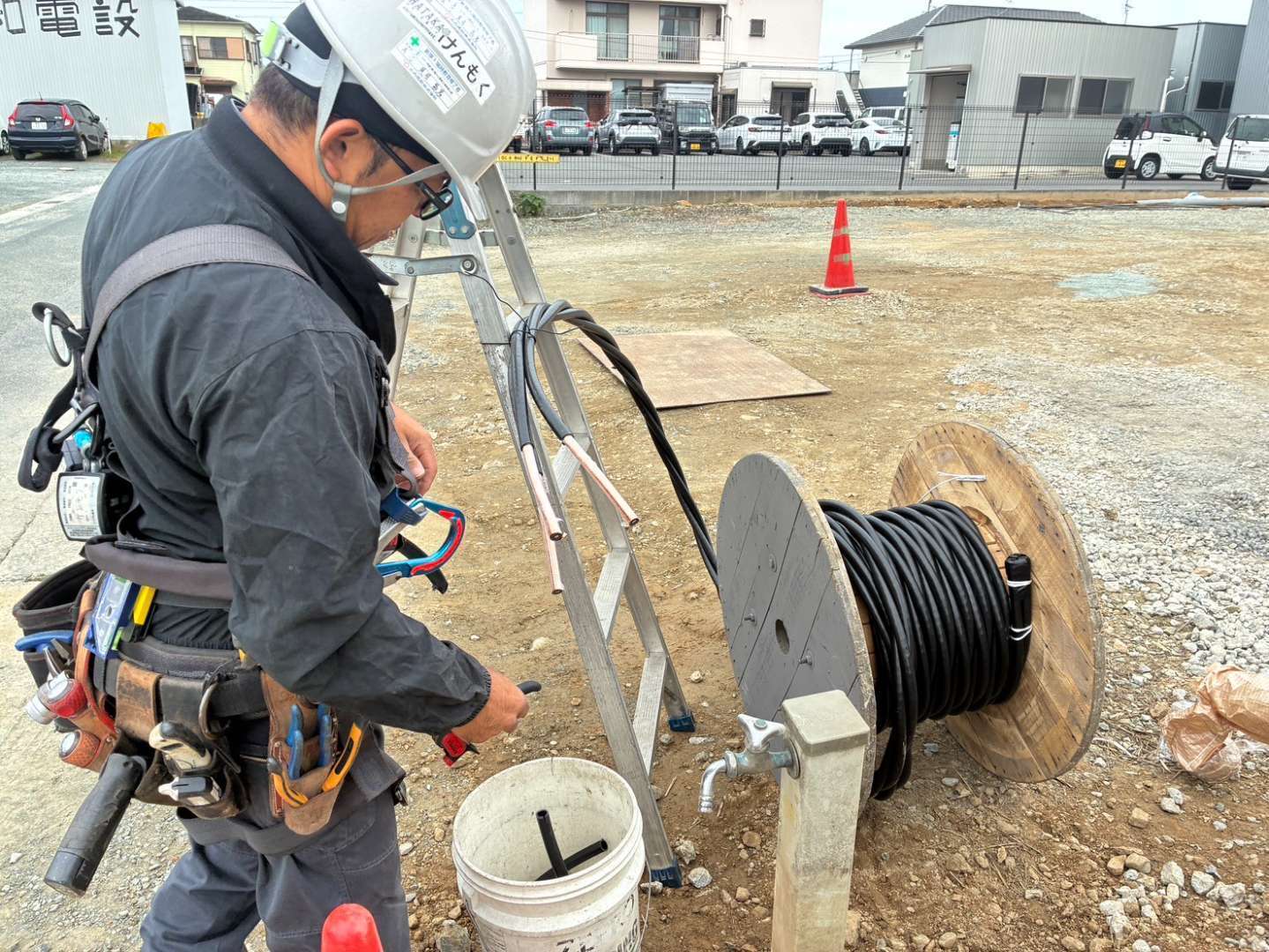

豊橋市内の工場で、高圧電力を構内へ引き込む工事と、受電キュービクルの設置を行いました。高圧電力を施設内で使用するために必要な受電設備を整えた事例です。
K's電設は、個人宅から工場・商業施設などの大型物件まで、幅広い電気工事に対応してきた経験と知見、確かな技術力が強みです。設計から施工、メンテナンスまで一貫して対応できるため、打ち合わせや工程管理をスムーズに進め、工期やコストの負担軽減にもつなげられます。まずはお気軽にご相談ください。
■高圧ケーブル交換工事の流れと失敗しないためのポイント
高圧ケーブルの交換は、原則として停電作業を伴います。操業や業務への影響を抑えるには、施工当日だけでなく、停電日時の調整や関係者への周知まで含めて準備しておくことが重要です。
高圧ケーブル交換工事の主な流れ
工事にかかる時間は、ケーブルの長さや敷設環境、設備の規模によって異なり、数時間で終わる工事もあれば、数日を要する工事もあります。一般的には、次のような流れで進めます。
①現地調査・お見積り
②停電日時と工事工程の調整
③電力会社との協議・手続き
④高圧ケーブルの交換工事
停電前に確認しておきたいこと
事前に確認したいのは、施設として確保できる停電時間と、工事が業務に与える影響です。停止による影響が大きい設備や、停止前の対応が必要な機器を洗い出し、施設の利用者や取引先にも早めに周知しておきましょう。
工事会社と施設側で工程を共有し、当日の混乱や予定外の業務停止に備えておくことが重要です。
K's電設の施工事例｜高圧受電設備新設工事
K's電設では、高圧ケーブルの交換だけでなく、施設の新設や電力需要の増加に伴う高圧受電設備の新設にも対応しています。ここでは、愛知県内で行った施工事例をご紹介します。

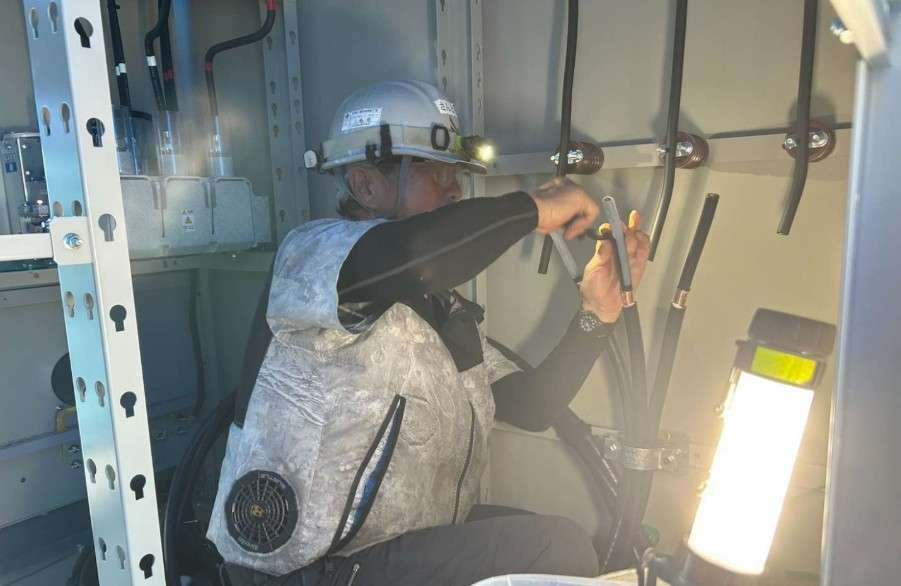

愛知県内の施設において、高圧電力を受電するための設備を新設しました。施設の電力利用を支える受電環境を整備した事例です。
K's電設は、個人宅から工場・商業施設などの大型物件まで、幅広い電気工事に対応してきた経験と知見、確かな技術力が強みです。設計から施工、メンテナンスまで一貫して対応できるため、打ち合わせや工程管理をスムーズに進め、工期やコストの負担軽減にもつなげられます。まずはお気軽にご相談ください。
■高圧ケーブルの事故を防ぐには早めの点検を
高圧ケーブルは、外観だけでは劣化の進行を判断しにくい設備です。目立った異常がなくても内部の絶縁性能が低下していることがあるため、事故や突発的な停電を防ぐには、定期的な点検と早めの更新判断が欠かせません。
現在の状態や交換時期が分からない場合も、まずは専門業者に点検を依頼しましょう。K's電設では、豊橋・愛知エリアを中心に、高圧設備の無料点検とお見積りを承っています。
▼こんな方はご相談ください
・設備を設置してから20年以上が経過している
・更新のタイミングを判断できない
・点検結果を見ても設備の状態が分からない
そんなときは、ぜひK’s電設まで！
個人宅から工場・商業施設などの大型物件まで、幅広い電気工事に対応してきた経験と知見、確かな技術力が強みです。設計から施工、メンテナンスまで一貫して対応できるため、打ち合わせや工程管理をスムーズに進め、工期やコストの負担軽減にもつなげられます。
※本記事の費用・年数は一般的な目安です。実際の金額は現地調査により変動します。
■高圧ケーブルの点検・交換はK’s電設にご相談ください
愛知県豊橋市のK’s電設は、戸建て住宅やマンションをはじめ、ビル、オフィス、工場、病院まで、幅広い建物の電気工事に対応しています。高圧ケーブルの使用年数や点検結果を確認し、設備の状態や施設の運用に応じた交換工事をご提案します。
高圧ケーブルの交換だけでなく、高圧電力の引込工事や受電キュービクルの設置、各種電気設備のメンテナンスにも対応可能です。設計から施工、メンテナンスまで一貫して相談できるため、複数の業者を個別に手配する手間を減らせます。
工場や病院など、大規模施設の電気工事を手掛けてきた経験と知見、確かな技術力がK’s電設の強みです。交換時期が分からない、点検結果をどう判断すればよいか迷っているといった段階でも、お気軽にご相談ください。
